製品実績

松原ミシン工業所では、創業より様々な自動機・省力機などの製品開発・設計・製造し、多くのお客様に納入してきました。
その過去の実例をほんの一部ではありますが、ご紹介させていただきます。

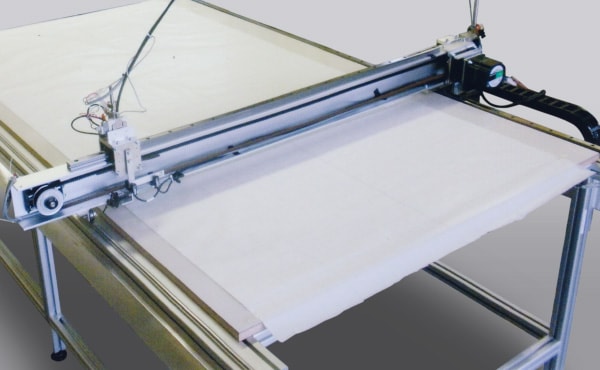

名称 XYマーキング
用途 自動車のエアーバック加工での、マーキング工程にて使用。
25ポイント 30パターン
ティーチング入力

制御用パーツPLCが発達し、このような装置も制作できるようになりました。

マーキングユニットが600mm/secと高速移動するため、架台が動かないよう重く作りました。

XYマーキング

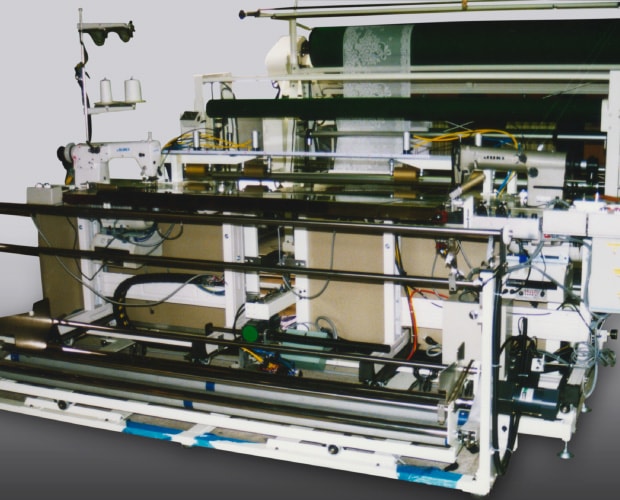

名称 原反 両頭三巻機
用途 既製カーテンの耳縫い工程において、
原反(丸反)を解反しながら、左右
同時に三巻縫製を行い、次にダン
サーロールでカット装置に送り込み、
寸法カットします。

本機を設計・製作の中で左ミシンの開発も行いました。JUKI MH481を利用し、逆回転仕様も製作しました。

その後、原反を投入すれば、各工程をダンサーロール
を利用し連結して加工できる装置へと発展しました。

例)
TOYOTAへ納品した車両カーテン自動化システム

原反 両頭三巻機

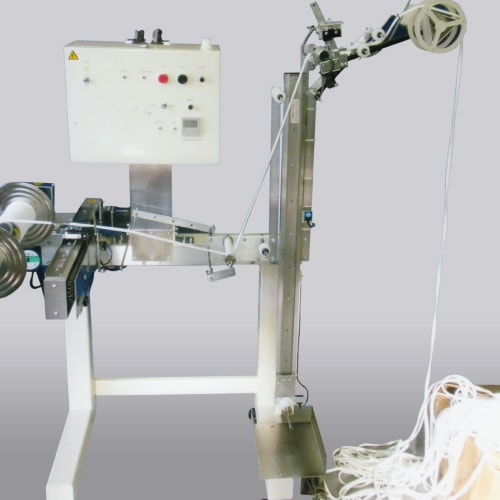

名称 トラバーサー巻き取り機
用途 ブラジャーのパーツ(ワイヤーホルダー)を染色する工程で、専用ボビンに巻き取る装置です。

本機は一定の張力で、等間隔、重ならないよう(ねじれないよう)巻き取りをしなければならない条件でした。

また、装置投入時ワイヤーホルダーが絡まったりしない機構や、絡まり検知も同時に開発しました。

トラバーサー巻き取り機

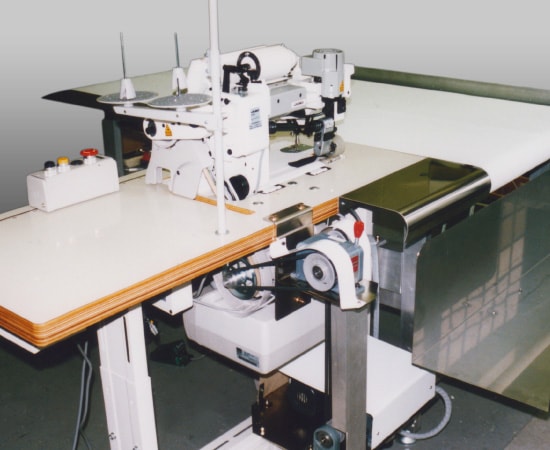

名称 コンベア(FO-120)
用途 カーテン縫製などで使用します。コンベアを利用することにより作業者は縫いに集中でき、連続して縫いができます。
また、生地が落ちないようにプール台も設置、作業終了後高速逆回転で生地を戻すことができます。
コンベア(FO-120)
